6강: 메모리 주기와 타이밍 계산 방법

6강: 메모리 주기와 타이밍 계산 방법

이번 강의에서는 메모리 주기와 타이밍 계산 방법에 대해 깊이 탐구하고, 클럭 주기와 타이밍 수치 간의 관계를 상세히 분석해보겠습니다. 메모리 주기는 메모리가 데이터를 읽고 쓰는 데 걸리는 시간과 밀접하게 관련되어 있으며, 타이밍 수치는 이를 구체적으로 측정하여 시스템의 성능에 큰 영향을 미칩니다.

메모리 주기를 이해하는 것은 RAM 성능 최적화와 오버클러킹에 필수적이며, CAS Latency (CL), tRCD, tRP, tRAS와 같은 타이밍 수치들이 실제 시스템 성능에 미치는 영향을 정확히 파악하는 데 도움을 줍니다.

---

1. 메모리 클럭과 클럭 주기

1.1 메모리 클럭의 기본 개념

메모리 클럭은 RAM이 데이터를 읽고 쓰는 빈도를 나타내는 중요한 지표로, 일반적으로 MHz (메가헤르츠) 단위로 측정됩니다. 예를 들어, DDR4-3200은 3200MHz에서 작동하며, 이는 1초에 32억 번의 데이터 전송이 가능하다는 의미입니다.

이러한 클럭 속도는 DDR(Double Data Rate) 기술을 통해 한 번의 클럭 주기 동안 두 번의 데이터 전송이 가능하다는 점에서 효율성을 높이고 있습니다. 즉, DDR4-3200 메모리는 실제로 1600MHz에서 동작하지만, 데이터를 2배 빠르게 전송하기 때문에 3200MT/s(MegaTransfers per second)의 전송 속도를 제공합니다.

1.2 클럭 주기란?

**클럭 주기(Clock Cycle)**는 메모리가 한 번의 데이터 전송을 완료하는 데 걸리는 시간입니다. 클럭 주기는 클럭 속도에 반비례하는 관계로, 클럭 속도가 빠를수록 클럭 주기는 짧아집니다. 클럭 주기는 다음 공식으로 계산할 수 있습니다:

클럭 주기 (ns)=1클럭 속도 (MHz)×1000클럭 주기 (ns)=클럭 속도 (MHz)1​×1000

예를 들어, 3200MHz 메모리의 클럭 주기는 다음과 같이 계산됩니다:

클럭 주기=13200×1000=0.3125ns클럭 주기=32001​×1000=0.3125ns

이 계산에서 알 수 있듯이, 3200MHz 메모리의 클럭 주기는 **0.3125나노초(ns)**입니다. 클럭 주기는 RAM의 데이터 처리 속도에 직접적인 영향을 미칩니다. 클럭 속도가 높을수록 클럭 주기가 짧아져 메모리가 더 빠르게 데이터를 처리할 수 있게 됩니다.

---

2. 메모리 타이밍과 클럭 주기의 관계

메모리 타이밍은 보통 4개의 숫자로 표기되며, 각각 메모리 클럭 주기에 기반한 지연 시간을 나타냅니다. 이 숫자들은 CL (CAS Latency), tRCD, tRP, tRAS의 순서로 표기되며, 메모리가 데이터를 처리하는 여러 단계를 나타냅니다.

2.1 CAS Latency (CL)와 클럭 주기

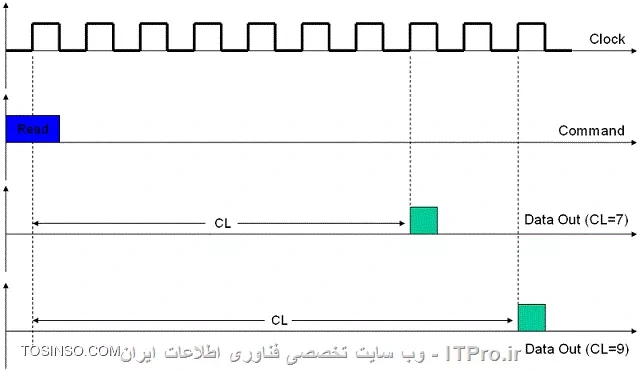

**CAS Latency (CL)**는 메모리가 열 주소를 받은 후 해당 데이터를 CPU에 제공하기까지 걸리는 시간을 나타냅니다. CL 값은 메모리 클럭 주기의 수로 표현되며, 예를 들어 CL16은 16개의 클럭 주기가 소요된다는 의미입니다.

CL 값은 메모리 클럭 속도에 따라 **절대적인 시간(ns)**으로 계산될 수 있습니다. 이는 다음 공식으로 구할 수 있습니다:

절대 CL 시간 (ns)=CAS Latency (CL)×1000클럭 속도 (MHz)절대 CL 시간 (ns)=클럭 속도 (MHz)CAS Latency (CL)×1000​

예를 들어, DDR4-3200 CL16 메모리의 절대 대기 시간을 계산하면:

절대 CL 시간=16×10003200=5ns절대 CL 시간=320016×1000​=5ns

따라서, DDR4-3200 CL16 메모리의 CAS Latency는 **5나노초(ns)**입니다. 여기서 중요한 점은, 클럭 속도가 높아질수록 같은 CL 값이라도 절대 대기 시간이 짧아진다는 것입니다. 예를 들어, DDR4-2400 CL16 메모리와 비교하면:

DDR4-2400 CL16=16×10002400=6.67nsDDR4-2400 CL16=240016×1000​=6.67ns

이처럼 DDR4-3200 CL16 메모리가 DDR4-2400 CL16보다 대기 시간이 짧아, 같은 CL 값을 가졌음에도 성능이 더 뛰어납니다.

2.2 RAS to CAS Delay (tRCD)와 클럭 주기

tRCD는 메모리가 **행(row)**을 활성화한 후 **열(column)**에 접근하는 데 필요한 시간을 나타냅니다. tRCD 값 역시 클럭 주기 수로 표현되며, tRCD가 16이라면 16개의 클럭 주기가 소요된다는 의미입니다.

tRCD 시간은 CL과 같은 방식으로 계산됩니다:

tRCD 시간 (ns)=tRCD×1000클럭 속도 (MHz)tRCD 시간 (ns)=클럭 속도 (MHz)tRCD×1000​

예를 들어, DDR4-3200 tRCD16 메모리의 tRCD 시간은 다음과 같습니다:

tRCD 시간=16×10003200=5nstRCD 시간=320016×1000​=5ns

2.3 Row Precharge Time (tRP)와 클럭 주기

tRP는 메모리에서 현재 활성화된 행(row)을 비활성화하고 새로운 행을 활성화하는 데 걸리는 시간입니다. tRP 값 또한 클럭 주기 수로 나타내며, tRP가 16일 경우 16개의 클럭 주기가 필요하다는 뜻입니다.

tRP 시간은 다음과 같이 계산됩니다:

tRP 시간 (ns)=tRP×1000클럭 속도 (MHz)tRP 시간 (ns)=클럭 속도 (MHz)tRP×1000​

예를 들어, DDR4-3200 tRP16 메모리의 tRP 시간은:

tRP 시간=16×10003200=5nstRP 시간=320016×1000​=5ns

2.4 Row Active Time (tRAS)와 클럭 주기

tRAS는 메모리가 행(row)를 활성화한 후, 그 행이 최소한으로 유지되어야 하는 시간입니다. 이 값은 메모리 데이터 안정성을 보장하기 위해 필요한 시간이며, 클럭 주기 수로 표현됩니다.

tRAS 시간은 다음 공식으로 계산됩니다:

tRAS 시간 (ns)=tRAS×1000클럭 속도 (MHz)tRAS 시간 (ns)=클럭 속도 (MHz)tRAS×1000​

예를 들어, DDR4-3200 tRAS36 메모리의 tRAS 시간은:

tRAS 시간=36×10003200=11.25nstRAS 시간=320036×1000​=11.25ns

---

3. 메모리 타이밍 계산의 실제 예시

다음은 DDR4-3200 CL16-18-18-38 메모리의 각 타이밍 값을 계산한 예시입니다:

타이밍 파라미터타이밍 값클럭 속도절대 대기 시간 (ns)

CL	16	3200MHz	5ns
tRCD	18	3200MHz	5.625ns
tRP	18	3200MHz	5.625ns
tRAS	38	3200MHz	11.875ns

이 표에서 볼 수 있듯이, 클럭 속도가 높아질수록 절대 대기 시간이 짧아지며, 메모리가 데이터를 더 빠르게 처리할 수 있습니다.

---

4. 클럭 주기와 타이밍 최적화의 상호작용

메모리의 클럭 주기와 타이밍 수치는 상호작용하여 시스템 성능에 큰 영향을 미칩니다. 클럭 속도가 높아지면 각 타이밍 수치의 절대 대기 시간이 줄어들어 더 빠른 성능을 제공할 수 있지만, 이와 동시에 타이밍 수치를 적절히 조정해야 안정성을 유지할 수 있습니다.

4.1 클럭 주기와 타이밍 수치의 균형

고클럭 메모리는 더 빠른 성능을 제공하지만, 높은 타이밍 수치를 필요로 할 수 있습니다. 예를 들어, DDR4-3600 CL18 메모리는 DDR4-3200 CL16 메모리보다 클럭 속도가 높지만, CAS Latency가 높기 때문에 절대 대기 시간이 비슷하거나 더 길어질 수 있습니다.

이를 고려해 클럭 속도와 타이밍 수치 간의 균형을 맞추는 것이 중요합니다. 일반적으로 높은 클럭 속도와 낮은 타이밍 수치를 가진 메모리가 가장 이상적인 성능을 제공합니다.

---

5. 메모리 오버클러킹 시 타이밍 계산

메모리의 오버클러킹은 성능을 극대화하기 위한 방법으로 많이 사용됩니다. 오버클러킹을 통해 메모리의 클럭 속도를 높이면 시스템 성능이 향상되지만, 타이밍 수치 또한 함께 조정되어야 안정성을 유지할 수 있습니다.

5.1 오버클러킹과 타이밍 조정의 예시

예를 들어, 기본적으로 DDR4-3200 CL16-18-18-38 설정을 가진 메모리 모듈을 3600MHz로 오버클럭한다고 가정해 보겠습니다. 클럭 속도를 높이면 타이밍 수치를 약간 늘려야 할 수 있습니다. 예를 들어, CL16-18-18-38을 CL18-20-20-42로 조정할 수 있습니다.

5.2 타이밍 조정 후의 성능 개선

오버클럭 후 타이밍 조정을 통해 메모리의 성능을 극대화할 수 있습니다. 아래는 오버클러킹 후 성능 개선을 시각적으로 보여주는 예시입니다:

클럭 속도 (MHz)타이밍절대 대기 시간 (ns)

3200MHz	16-18-18-38	CL: 5ns, tRCD: 5.625ns
3600MHz	18-20-20-42	CL: 5ns, tRCD: 5.555ns

오버클럭을 통해 더 높은 클럭 속도를 얻었지만, 적절한 타이밍 조정을 통해 절대 대기 시간을 유지하며 성능을 향상시켰습니다.

---

이어서 6. 클럭 속도와 타이밍 조정의 실전 사례와 7. 메모리 주기와 타이밍 계산의 실제 적용 방법에 대해 설명드리겠습니다.

6. 클럭 속도와 타이밍 조정의 실전 사례

6.1 고성능 게이밍 PC에서의 메모리 타이밍 최적화

고성능 게이밍 PC에서는 메모리 클럭 속도와 타이밍이 성능에 중요한 영향을 미칩니다. 게임은 주로 CPU와 GPU가 중요한 역할을 하지만, 메모리 타이밍과 속도도 **프레임율(FPS)**과 응답 시간에 영향을 줍니다. 특히 실시간 렌더링과 같은 작업에서 메모리 성능은 시스템의 반응성을 결정짓는 중요한 요소입니다.

기본 구성

• DDR4-3200MHz CL16-18-18-38
• 클럭 속도: 3200MHz
• CAS Latency: 16
• tRCD: 18
• tRP: 18
• tRAS: 38

이 구성에서, 게임 내에서 기본 성능은 평균적인 수준이지만, 타이밍을 최적화하면 더 나은 성능을 얻을 수 있습니다.

오버클럭 후 조정된 타이밍

• DDR4-3600MHz CL18-20-20-42
• 클럭 속도: 3600MHz
• CAS Latency: 18
• tRCD: 20
• tRP: 20
• tRAS: 42

이 설정으로 클럭 속도를 3600MHz로 올리고, 타이밍을 적절히 조정하면 더 높은 프레임율과 부드러운 게임 경험을 얻을 수 있습니다. CL18로 타이밍이 다소 높아졌지만, 클럭 속도 증가 덕분에 더 빠른 데이터 처리 속도를 얻을 수 있었습니다.

6.2 멀티태스킹 환경에서의 메모리 최적화

멀티태스킹 환경, 예를 들어 영상 편집과 3D 그래픽 디자인을 동시에 수행하는 경우, 메모리 타이밍과 클럭 속도는 작업 속도와 응답 시간에 중요한 역할을 합니다.

기본 구성

• DDR4-3000MHz CL15-17-17-35
• 클럭 속도: 3000MHz
• CAS Latency: 15
• tRCD: 17
• tRP: 17
• tRAS: 35

이 구성을 사용하는 시스템에서 멀티태스킹 성능은 적당한 수준이지만, 메모리 오버클럭과 타이밍 조정을 통해 성능을 향상시킬 수 있습니다.

오버클럭 후 조정된 타이밍

• DDR4-3600MHz CL16-18-18-38
• 클럭 속도: 3600MHz
• CAS Latency: 16
• tRCD: 18
• tRP: 18
• tRAS: 38

클럭 속도를 3600MHz로 올리면, 멀티스레드 성능이 크게 향상되며 여러 개의 고성능 작업을 동시에 처리할 때 응답 시간과 처리 속도가 개선됩니다.

6.3 오버클러킹과 안정성 테스트

메모리를 오버클럭할 때는 안정성이 매우 중요합니다. 클럭 속도와 타이밍을 조정한 후, 반드시 안정성 테스트를 통해 시스템이 안전하게 동작하는지 확인해야 합니다. 이를 위해 MemTest86, Prime95, AIDA64와 같은 도구를 사용하여 CPU와 메모리의 안정성을 점검할 수 있습니다.

안정성 테스트는 최소 몇 시간에서 하루 이상 진행하는 것이 권장되며, 이 과정에서 문제가 발생하지 않는다면 해당 타이밍과 클럭 속도는 안정적인 설정으로 간주할 수 있습니다.

---

7. 메모리 주기와 타이밍 계산의 실제 적용 방법

7.1 시스템 구성에서 메모리 타이밍 최적화

메모리 타이밍과 주기의 계산은 시스템 성능을 최적화하는 데 있어 매우 중요한 부분입니다. 고성능 PC나 서버 환경에서 성능을 극대화하려면, 다음과 같은 최적화 전략을 사용할 수 있습니다.

최적화 전략 1: 클럭 속도 증가

• 클럭 속도가 높을수록 데이터 처리 속도가 빨라집니다. 따라서 가능한 한 높은 클럭 속도의 메모리를 사용하는 것이 성능 최적화의 첫 번째 전략입니다. 예를 들어, DDR4-3200 대신 DDR4-3600이나 DDR5로 업그레이드하면 성능 향상을 기대할 수 있습니다.

최적화 전략 2: 타이밍 조정

• 클럭 속도를 올릴 때, 타이밍 수치를 적절하게 조정해야 합니다. 타이밍 수치가 낮을수록 데이터 접근 시간이 짧아져 성능이 더 좋아지지만, 지나치게 낮추면 시스템이 불안정해질 수 있습니다. CL, tRCD, tRP, tRAS 값을 점진적으로 조정하면서 성능과 안정성 간의 균형을 찾는 것이 중요합니다.

최적화 전략 3: 메모리 채널

• 듀얼 채널 또는 쿼드 채널 메모리 구성을 사용하면 데이터 전송 속도가 향상되며, 시스템 성능이 전반적으로 개선됩니다. 이를 통해 멀티스레드 작업에서 더욱 빠른 성능을 얻을 수 있습니다.

7.2 실제 시스템에서 타이밍 최적화의 효과

실제 시스템 구성에서 메모리 타이밍을 최적화하면 성능 향상은 크게 나타날 수 있습니다. 특히 게임, 동영상 편집, 머신러닝 등의 고성능 작업에서 메모리 타이밍과 클럭 속도 조정은 매우 큰 차이를 만들어냅니다.

예시 1: 고성능 게임 시스템

• 기본 구성: DDR4-3200 CL16
• 최적화 후 구성: DDR4-3600 CL16
• 성능 개선: 프레임율이 평균 5~10% 향상되고, 응답 시간이 더 빨라집니다.

예시 2: 그래픽 렌더링 시스템

• 기본 구성: DDR4-2666 CL18
• 최적화 후 구성: DDR4-3200 CL16
• 성능 개선: 렌더링 시간이 10~15% 단축되고, 멀티태스킹 성능이 개선됩니다.

---

결론짓자면?

메모리 주기와 타이밍 수치는 시스템 성능을 결정하는 중요한 요소입니다. 클럭 속도가 높을수록 클럭 주기가 짧아져 데이터를 더 빠르게 처리할 수 있으며, 타이밍 수치(CAS Latency, tRCD, tRP, tRAS)와 클럭 속도 간의 관계를 잘 이해하면 성능을 극대화할 수 있습니다.

메모리 오버클러킹을 통해 클럭 속도를 증가시키고, 타이밍 수치를 조정하면 더욱 빠르고 안정적인 시스템 성능을 얻을 수 있습니다. 특히, 고성능 작업에서는 타이밍 최적화와 클럭 속도 증가가 큰 성능 차이를 만들어내며, 이를 통해 최적의 성능을 얻을 수 있습니다.

다음 강의에서는 고급 메모리 타이밍 분석과 다양한 메모리 타입 간 성능 비교에 대해 더욱 심도 있게 다룰 예정입니다.
