B-Spline 이론과 그 응용 방법

오늘은 CAD 설계와 그래픽스 분야에서 널리 사용되는 B-Spline에 대해 심도 있게 다뤄보려 합니다. B-Spline은 매끄럽고 유연한 곡선과 곡면을 생성하는 데 필수적인 도구로, 다양한 차수와 형태의 연속성을 표현할 수 있어 곡선 생성과 편집에서 많은 장점을 제공합니다. 이번 포스팅에서는 B-Spline의 이론적 배경부터 실제 응용까지 자세히 설명하겠습니다.

1. B-Spline이란?

B-Spline(Basis Spline)은 곡선과 곡면을 매끄럽게 표현하는 데 사용되는 함수로, 다수의 제어점을 활용해 다양한 형태의 스플라인을 생성할 수 있습니다. B-Spline은 특히 다음과 같은 특징을 가지고 있습니다:

• 연속성 제어: B-Spline은 C¹ 이상의 연속성을 제공할 수 있어, 곡선의 부드러움과 매끄러움을 사용자가 직접 조정할 수 있습니다.
• 비보간 곡선: 모든 제어점을 반드시 통과할 필요가 없으므로, 제어점 근처에서 부드러운 형태를 유지할 수 있습니다.
• 유연성: 여러 차수의 곡선을 쉽게 생성하고 수정할 수 있으며, 복잡한 형태도 간단하게 구현할 수 있습니다.

2. B-Spline의 구성 요소



B-Spline은 다음과 같은 구성 요소들로 이루어집니다:

• 제어점(Control Points): 곡선의 모양을 결정하는 기본 요소로, 곡선이 어떻게 변화할지를 제어합니다.
• Basis Function: 각 제어점이 곡선에 미치는 영향을 수학적으로 표현한 함수로, 이 함수를 통해 곡선의 형태를 결정합니다.
• Knot 벡터: 곡선을 구간별로 정의하기 위한 값의 집합으로, 제어점의 영향을 받는 매개변수 범위를 결정합니다.

3. B-Spline의 종류

Uniform B-Spline과 Non-Uniform B-Spline

• Uniform B-Spline: Knot 벡터가 일정한 간격으로 배치된 B-Spline으로, 곡선의 부드러움이 균일하게 유지됩니다.
• Non-Uniform B-Spline: Knot 벡터의 간격이 일정하지 않은 형태로, 곡선의 특정 부분에 더 많은 제어를 가할 수 있습니다. 이를 통해 곡선의 특정 부분을 강조하거나, 디테일한 형태를 더 잘 표현할 수 있습니다.

NURBS (Non-Uniform Rational B-Spline)

• NURBS는 Non-Uniform B-Spline의 확장 버전으로, 각 제어점에 가중치(Weight)를 부여하여 곡선의 형태를 더 유연하게 조절할 수 있습니다. 이를 통해 원뿔곡선과 같은 복잡한 형태도 정확하게 표현할 수 있습니다.

4. B-Spline의 수학적 정의

B-Spline 곡선은 다음과 같은 수식으로 정의됩니다:

여기서 는 차수 p인 Basis Function이며, 는 제어점입니다. Basis Function은 Cox-de Boor 재귀 공식에 의해 정의되며, 이를 통해 B-Spline의 곡선 형태가 결정됩니다.

Cox-de Boor 재귀 공식

B-Spline Basis Function은 다음과 같은 방식으로 정의됩니다:

차수가 1 이상인 경우에는 다음과 같이 재귀적으로 정의됩니다:

이 재귀 공식은 각 제어점이 곡선에 미치는 영향을 계산하고, 이를 통해 부드러운 곡선을 생성합니다.

5. B-Spline의 생성과 활용

B-Spline의 구성 방법

B-Spline은 다양한 차수의 곡선을 정의할 수 있으며, 각 차수는 곡선의 부드러움과 복잡성을 결정합니다. 예를 들어, 3차 B-Spline은 곡선이 부드럽게 연결되도록 하며, 복잡한 형태도 자연스럽게 표현할 수 있습니다.

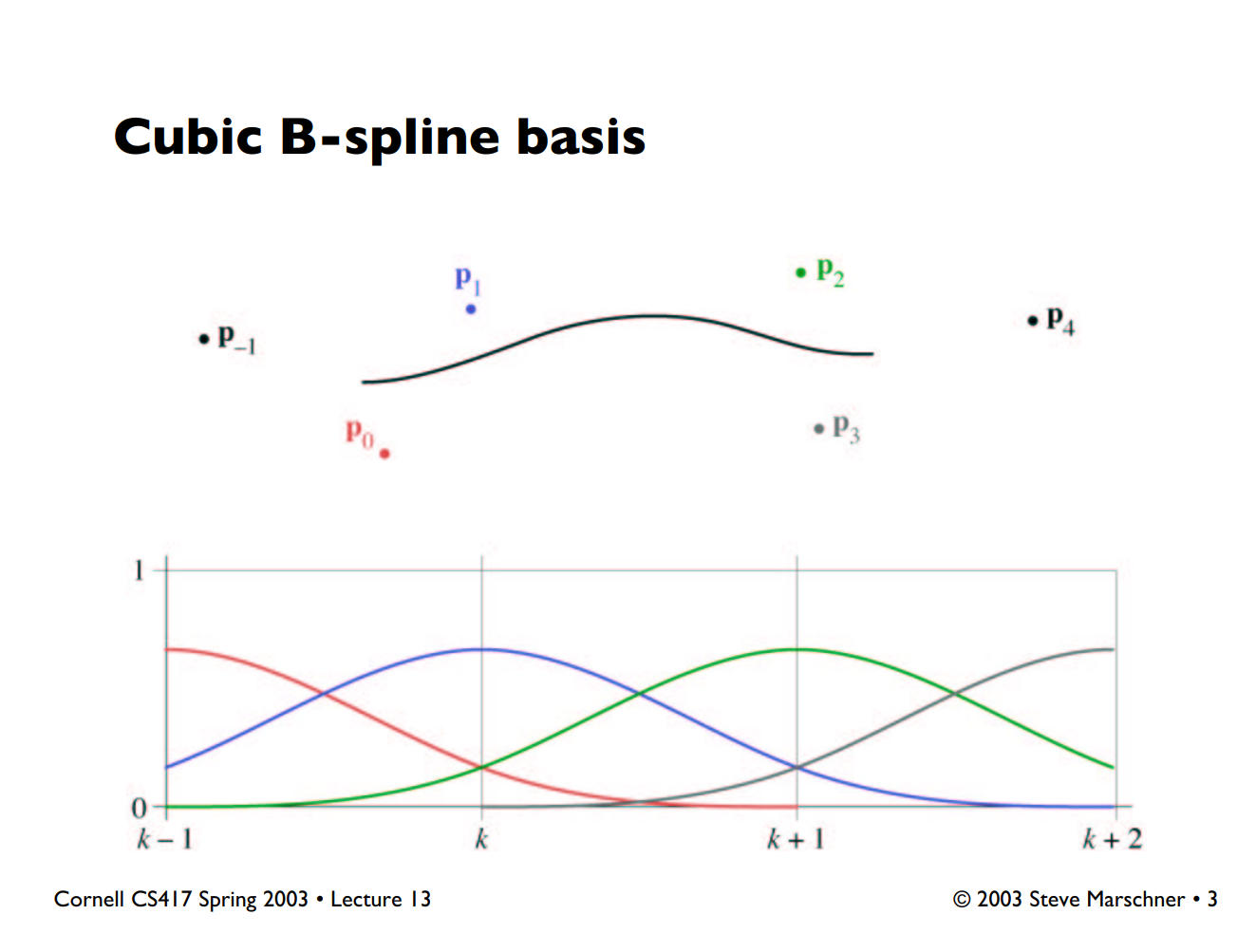

• 3차 B-Spline: 일반적으로 가장 많이 사용되는 형태로, 부드럽고 매끄러운 곡선을 제공합니다. 이미지에서 볼 수 있듯이, 제어점과 Basis Function을 활용하여 복잡한 형태를 간단하게 표현할 수 있습니다.

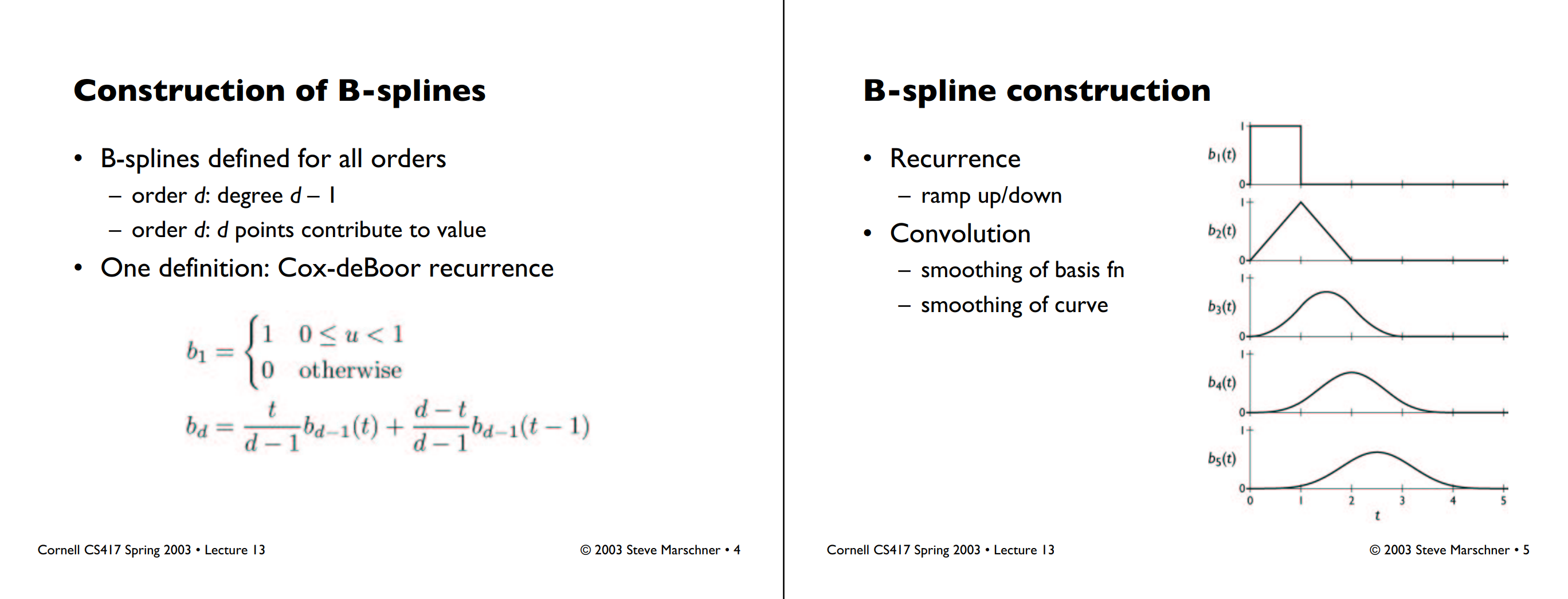

B-Spline의 재귀적 구성

B-Spline 곡선은 재귀적인 방식으로 구성될 수 있습니다. 이는 다음과 같은 과정으로 이루어집니다:

• 기울기 증가/감소 (Ramp up/down): Basis Function을 사용해 곡선이 특정 구간에서 부드럽게 증가하거나 감소하도록 합니다.
• 합성 (Convolution): Basis Function을 합성하여 곡선이 더욱 부드럽고 자연스럽게 표현될 수 있도록 합니다.

6. B-Spline의 응용

스플라인 표현 변환

B-Spline은 다양한 형태의 스플라인을 변환하는 데에도 사용됩니다. 이미지에 따르면, 모든 스플라인은 기하학적 행렬로 표현될 수 있으며, 이를 통해 다른 형태의 스플라인으로 변환이 가능합니다. 이러한 변환은 행렬 곱셈을 통해 이루어집니다.

디스플레이를 위한 스플라인 평가

디스플레이를 위해 스플라인을 평가할 때는 선분 리스트를 생성하고, 가능한 한 적은 수의 선분을 사용하여 효율적으로 곡선을 그리는 것이 중요합니다. 이 과정에서 다음과 같은 평가 기준이 사용됩니다:

• 재귀적 세분화 (Recursive Subdivision): 곡선을 재귀적으로 나누어 각 구간이 일정한 정확도를 갖도록 평가합니다.
• 균일 샘플링 (Uniform Sampling): 곡선을 일정한 간격으로 샘플링하여 효율적으로 표현합니다.

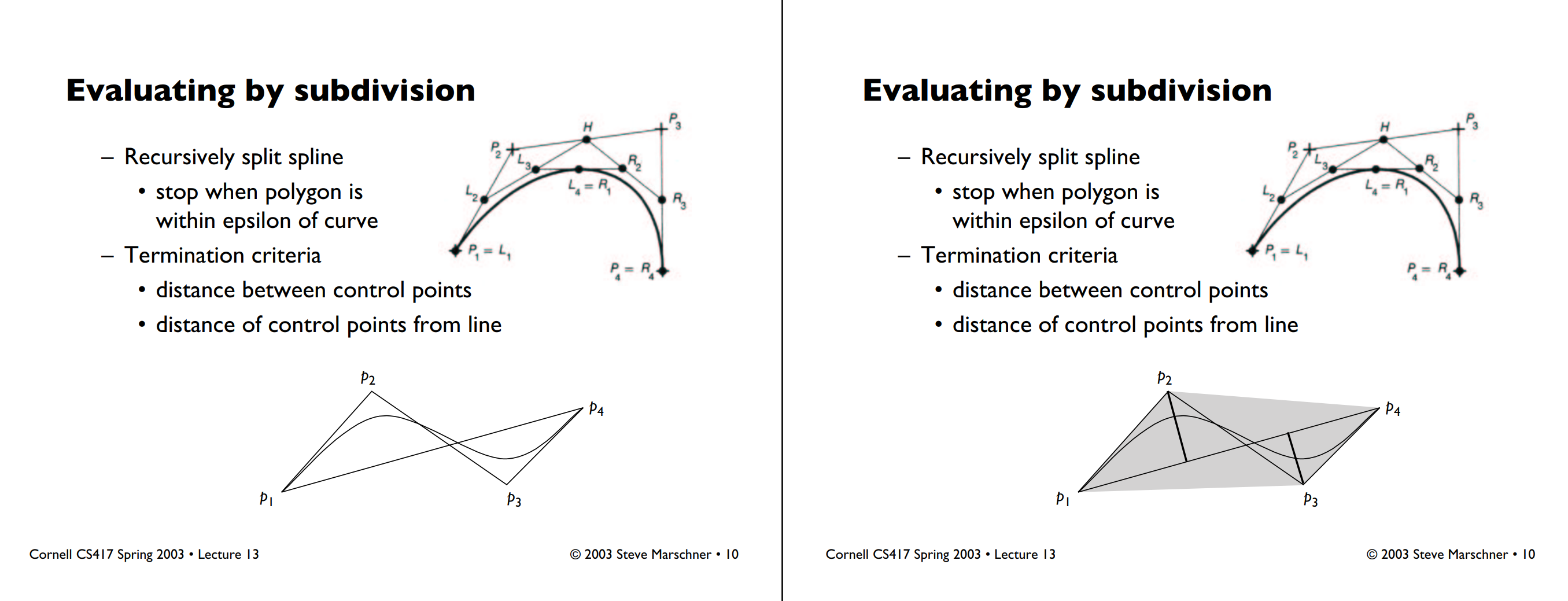

세분화를 통한 평가

B-Spline은 재귀적으로 세분화하여 곡선을 평가할 수 있습니다. 이 과정에서 폴리곤이 곡선 내부에 포함될 때까지 세분화를 진행하며, 다음과 같은 종료 기준을 따릅니다:

• 제어점 간 거리: 제어점 간의 거리가 특정 임계값 이하로 줄어들 때까지 세분화를 진행합니다.
• 곡선과 제어점 간 거리: 곡선과 제어점 간의 거리가 줄어들 때까지 평가를 진행합니다.







B-Spline은 CAD와 컴퓨터 그래픽스에서 복잡한 곡선과 곡면을 생성하는 데 매우 유용한 도구입니다. 다양한 차수와 형태의 연속성을 제공하며, 제어점을 통해 곡선의 형태를 직관적으로 조작할 수 있습니다. 이번 포스팅에서는 B-Spline의 이론적 배경부터 응용 방법까지 다뤄보았습니다.
