제품 디자이너를 위한 Rhino CAD의 T-Spline 이해하기

T-Spline은 CAD 모델링에서 복잡하고 유기적인 형태를 쉽고 유연하게 생성할 수 있는 강력한 도구입니다. 특히 제품 디자인과 산업 디자인에서 매끄러운 형태와 자연스러운 연결부를 생성하는 데 탁월한 장점을 제공합니다. 이번 포스팅에서는 Rhino CAD에서 사용하는 T-Spline의 기본 개념부터 심화된 활용 방법까지 자세히 다뤄보겠습니다.

1. T-Spline이란?

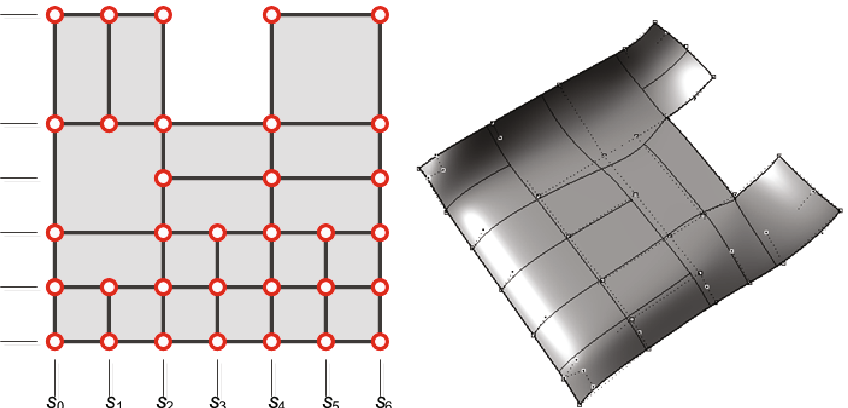

T-Spline은 NURBS와 폴리곤 모델링의 장점을 결합한 기술로, 더욱 자유롭고 직관적인 모델링이 가능합니다. 일반적인 NURBS 기반 곡면에서는 모든 줄이 서로 연결되어 있어야 하지만, T-Spline에서는 T-포인트(T-point)라는 개념을 도입해 모델링의 자유도를 높입니다. 이를 통해 복잡한 형태의 제작과 수정이 더욱 쉬워집니다.

1.1 T-Spline의 주요 특징

• 유연한 토폴로지: T-Spline은 T-포인트를 사용하여 격자의 구조를 유연하게 관리합니다. 이로 인해 꼭 모든 줄이 한 점에서 교차하지 않아도 되며, 곡면의 복잡성을 줄이고 자유롭게 조작할 수 있습니다.
• 더 적은 제어점: NURBS와 비교했을 때 동일한 곡면을 생성하는 데 필요한 제어점의 수가 줄어듭니다. 따라서 모델을 보다 효율적으로 조작할 수 있습니다.
• 부드러운 전환: T-Spline은 곡면 간의 부드러운 전환이 자연스럽게 이루어지며, 복잡한 형태도 매끄럽게 연결할 수 있습니다.

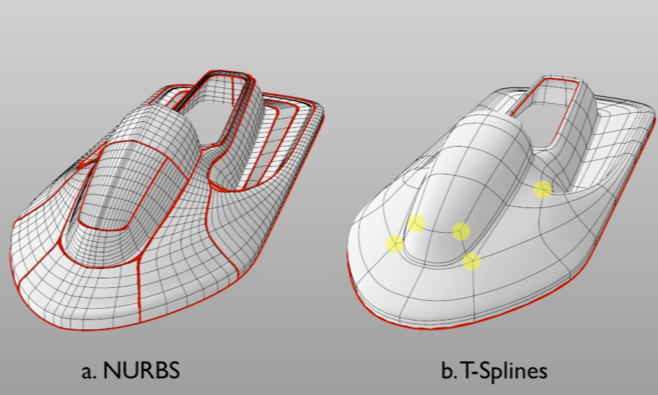

1.2 T-Spline과 NURBS의 차이점

T-Spline과 NURBS는 모두 CAD 모델링에서 곡면을 표현하는 기술이지만, 몇 가지 중요한 차이점이 있습니다:

• 토폴로지의 유연성: NURBS는 모든 줄이 서로 연결된 그리드 구조를 가져야 하지만, T-Spline은 T-포인트를 통해 일부 줄이 끊어질 수 있습니다. 이를 통해 더 복잡하고 유기적인 형태를 쉽게 생성할 수 있습니다.
• 제어점의 수: T-Spline은 더 적은 제어점으로 동일한 형태를 표현할 수 있어 효율적인 모델링이 가능합니다.
• 매끄러운 연결: T-Spline은 곡면 간의 전환이 부드럽게 이어지도록 설계되어 있으며, 이를 통해 고급스러운 형태를 쉽게 구현할 수 있습니다.

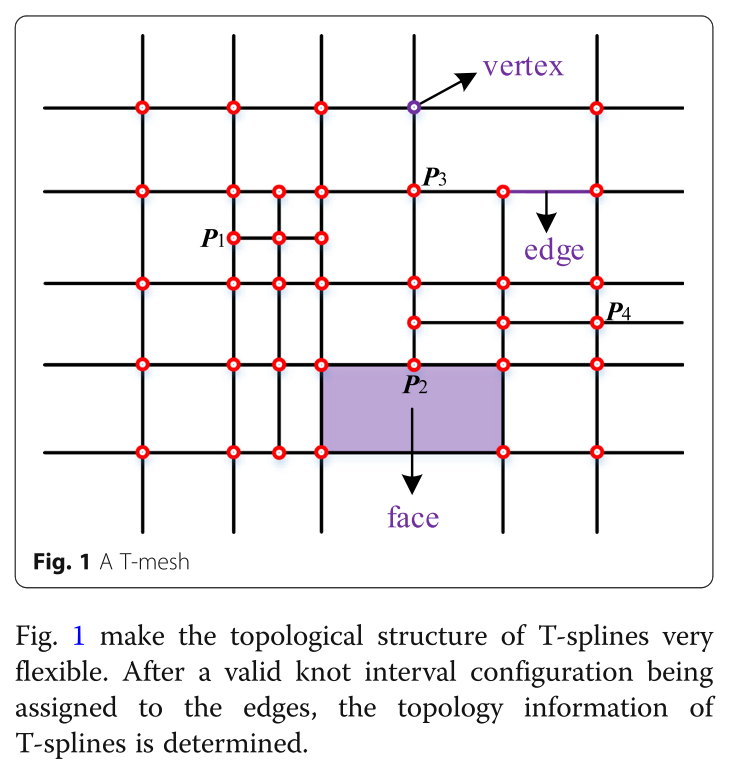

2. T-Spline의 구성 요소



T-Spline을 이해하기 위해서는 기본 구성 요소들을 파악하는 것이 중요합니다:

• T-포인트(T-Point): T-포인트는 T-Spline에서 줄이 끊어지는 지점으로, 이를 통해 모델의 복잡성을 줄이면서도 자유롭게 곡면을 조작할 수 있습니다.
• Edge (에지): T-Spline의 에지는 곡면의 외곽을 정의하는 선입니다. NURBS와는 달리 일부 에지는 T-포인트에서 끝날 수 있습니다.
• Face (페이스): 페이스는 T-Spline의 기본 단위로, 여러 개의 에지에 의해 둘러싸인 영역입니다. 각 페이스는 곡면의 형태를 정의하는 데 중요한 역할을 합니다.
• Control Point (제어점): T-Spline의 제어점은 곡면의 모양을 결정하는 중요한 요소입니다. 제어점을 이동하여 곡면의 형태를 조정할 수 있습니다.

3. Rhino CAD에서 T-Spline 활용하기

Rhino에서는 T-Spline 플러그인을 사용하여 보다 직관적이고 자유로운 모델링을 할 수 있습니다. T-Spline은 특히 복잡한 유기적 형태를 다루는 데 강점을 가지며, 다음과 같은 주요 명령어들을 제공합니다.

3.1 T-Spline 기본 명령어

• T-Spline Create: 기본적인 T-Spline 형태를 생성합니다. 이를 통해 초기 구조를 쉽게 만들 수 있습니다.
• T-Spline Edit: T-Spline의 제어점을 이동하거나 에지와 페이스를 조작하여 곡면을 수정합니다. 이를 통해 복잡한 형태를 유연하게 변경할 수 있습니다.
• Insert Point: 새로운 T-포인트를 추가하여 모델의 디테일을 더합니다. 이를 통해 특정 부분의 복잡도를 높이거나 형태를 더 정교하게 조정할 수 있습니다.
• Merge Edge: 두 에지를 병합하여 하나의 에지로 만듭니다. 이를 통해 불필요한 에지를 제거하고 곡면을 단순화할 수 있습니다.

3.2 T-Spline을 활용한 곡면 생성

T-Spline은 복잡한 곡면을 매우 직관적으로 생성할 수 있는 기능을 제공합니다. 예를 들어, 제품 디자인에서 필요한 매끄러운 곡면의 전환을 T-Spline을 사용하여 보다 자연스럽게 구현할 수 있습니다. 다음은 몇 가지 활용 사례입니다:

• 자동차 외관 디자인: T-Spline을 사용하면 자동차의 유기적인 외관을 보다 자연스럽게 모델링할 수 있습니다. 특히 곡면의 전환이 중요한 부위에서 T-Spline의 강점이 발휘됩니다.
• 가전제품 디자인: 곡면과 평면이 자연스럽게 만나는 형태의 디자인에서도 T-Spline이 유용합니다. 복잡한 조인트 부위를 매끄럽게 연결할 수 있어 제품의 고급스러운 이미지를 강조할 수 있습니다.

4. T-Spline의 수학적 개념

T-Spline의 수학적 개념은 NURBS와 비슷하지만 몇 가지 차이가 있습니다. T-Spline에서는 NURBS의 기본 수식을 확장하여 T-포인트를 지원하도록 만들었습니다. 이를 통해 더 적은 제어점으로도 복잡한 형태를 표현할 수 있습니다.

T-Spline의 곡면은 다음과 같은 수식으로 정의됩니다:

여기서 는 곡면 상의 매개변수이며, 와 는 각각의 Basis Function입니다. 는 각 제어점의 가중치이며, 는 제어점의 위치를 나타냅니다. 이 수식은 T-포인트를 사용하여 곡면을 보다 유연하게 표현할 수 있도록 확장되었습니다.

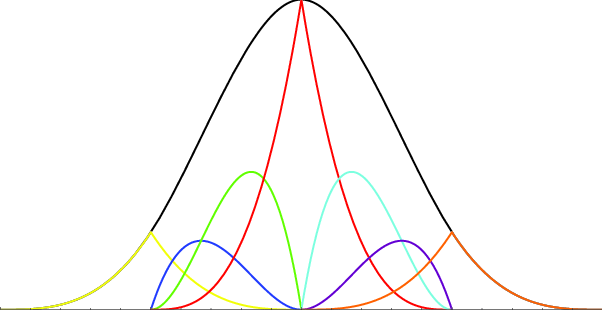

4.1 Basis Function의 차이

T-Spline에서 Basis Function은 NURBS와 비슷하게 정의되지만, T-포인트를 고려하여 특정 구간에서의 연속성을 조정할 수 있습니다. 이를 통해 모델링의 자유도가 크게 증가하며, 복잡한 형태에서도 매끄러운 곡면을 유지할 수 있습니다.

5. T-Spline의 장단점

5.1 장점

• 유연한 곡면 설계: T-Spline은 NURBS보다 훨씬 유연한 설계를 가능하게 하며, 특히 유기적인 형태의 곡면 설계에 강점을 가지고 있습니다.
• 효율적인 제어점 사용: 적은 수의 제어점으로도 복잡한 곡면을 생성할 수 있어 모델링 과정이 간소화됩니다.
• 부드러운 연결부: 곡면의 연결부가 매우 부드럽게 이어져 고품질의 디자인을 구현할 수 있습니다.

5.2 단점

• 복잡한 계산: T-Spline의 수학적 개념은 NURBS보다 복잡하여, 이를 직접 이해하고 구현하는 데에는 어려움이 있을 수 있습니다.
• 호환성 문제: 일부 CAD 소프트웨어에서는 T-Spline을 완벽하게 지원하지 않을 수 있어 호환성 문제가 발생할 수 있습니다.

6. 마무리: T-Spline으로 창의적인 디자인 구현하기

T-Spline은 NURBS와 폴리곤 모델링의 장점을 결합하여 더욱 유연하고 직관적인 모델링을 가능하게 합니다. 특히 제품 디자인에서 유기적인 형태를 필요로 할 때 T-Spline의 강력한 기능이 큰 도움이 됩니다. 이번 포스팅에서 다룬 T-Spline의 개념과 활용 방법을 잘 이해하고 연습한다면, 보다 창의적이고 정교한 디자인을 구현할 수 있을 것입니다.





다음 포스팅에서 람다라는 매개변수에 따라서 함수 그래프를 분석해보는 포스팅을 다루려 합니다.
